4.1. Informacion General

En esta seccion usted encontrara algunas sugerencias para seleccionar vibradores pero la seleccion del vibrador optimo no puede ser hecha teoricamente usando calculadora, algunas graficas y tablas. Cada aplicacion por sencilla que parezca, debe ser tratada de una forma diferente. Muy a menudo, la vibracion libre es perturbada por refuerzos estructurales, tensores y otros impedimentos. Las tablas siguientes le dan una idea aproximada para llegar cerca al optimo, pero a la final, el ajuste definitivo tiene que ser hecho variando la presion de aire y ajustandolo a la frecuencia natural o a la frecuencia que ofrece las mejores condiciones de trabajo.
Existen muchas aplicaciones con tres o mas tipos de vibradores que podran hacer el trabajo. En estos casos la decision de cual vibrador se puede usar necesita hacerse de acuerdo con el ruido y costo, para el corto y largo plazo.

El comentario general dice que hay 7 factores que se deben tener en consideracion: •Consumo de aire
• Ruido
• Espacio de la unidad / area de montaje
• Frecuencia requerida
• Amplitud / energia vibratoria
• Costo / costo de mantenimiento
• Suministro de aire / necesidad de lubricacion

Usted encontrara diferentes tipos de vibrador relacionados en las tablas siguientes organizados por su fuerza y amplitud. Otros factores que resultan importantes son el costo, ruido y consumo de aire. Por ejemplo, podria ser importante usar un vibrador de Turbina del tipo Golden, el cual es silencioso y consume menos de la mitad de cantidad de aire que un vibrador de bolas de caracteristicas similares. Para otras aplicaciones que no tienen restriccion de ruido, un vibrador de bolas es suficiente y le ahorra dinero.
Como proceder :
1. Seleccione todos los posibles tipos y modelos de vibrador de acuerdo con la fuerza que necesita en las tablas siguientes.
2. Si se requiere una operacion silenciosa no use los tipos ruidosos.
3. Si se requiere para una aplicacion libre de aceite, no use los tipo T-, DAR-, y FP.
4. Si necesita un bajo consumo de aire, no use los vibradores de bolas y rodillos
(tipos K, R- y DAR). Para los datos de consumo de aire dirijase a la seccion 10 . Ficha Tecnica.
5. Revise el espacio para el montaje necesario.
6. Compare los costos. Tenga en consideracion que un Vibrador GT sencillo puede hacer el trabajo de dos vibradores de bolas y podria ser menos costoso en una larga operacion.

4.2. Silos y Tolvas

4.2.1. Formula

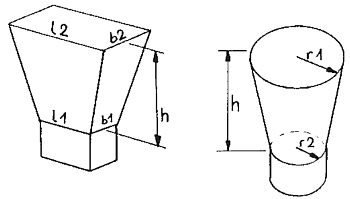

El factor mas importante par seleccionar el modelo de vibrador optimo es el peso del bien que tiene que ser vibrado. Donde silos y tolvas estan involucrados, unicamente es de interes el material en la parte inclinada.

Peso del contenido :

W(cont) = Volumen x Peso volumetrico del material (PV)

(b1 x L1 + b2 x L2)
W(cont) = --------------------------------------------------------- x h  x PV para tolvas cuadradas
2

(r12 x p + r22 x p)
W(cont) = --------------------------------------------------------- x h x PV por silos conicos
   2

4.2.2. Tabla de vibradores

4.3. Ductos y zarandas

Para seleccionar el vibrador correcto, primer determine el peso del material y el volumen a mover. Para ductos pequenos y zarandas, con peso del orden de 120 Kg, los vibradores de piston pueden ser usados pero para grandes ductos y zarandas los vibradores rotatorios, especialmente los de turbina, son la mejor eleccion.

Donde se vaya a usar dos vibradores, asegurese de que ambos se instalen en el mismo refuerzo de acero. Asi tan pronto arranquen entraran en resonancia y amplificaran sus fuerzas.

4.3.1. Formula

4.3.2. Tabla de Vibradores

Los vibradores FP estan disponibles en amplitudes tipo S(pequena), M(media) y L(grande)

4.4. Moldes para concreto y fundir hierro. Aplicaciones de prefabricados

Un factor importante en la seleccion de vibradores para moldes de concreto son el peso del molde y la condicion del concreto; siempre seco, medio o humedo.

NOTA : Para cualquier vibrador que usted escoja de la tabla, siempre tendra que hacer ensayos para determinar las mejores condiciones de trabajo. Especialmente para el concreto, el tiempo de vibracion es de importante significado para asegurar que el concreto es vibrado completamente. La tabla inicialmente ofrece un estimado grueso.

Cuando se necesita compactar un espesor de mas de 10 cm (4 pulgadas) de concreto,

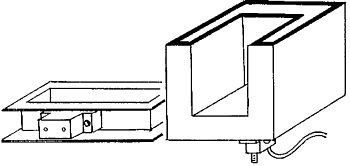

los vibradores DAR (arriba a la derecha) son los recomendados. Los vibradores DAR producen amplitudes muy grandes las cuales penetran profundamente en el material de concreto.

Para moldes de formas planas (arriba a la izquierda), los vibradores DAR deben ser usados en el total del ancho. Use uno si el ancho es de 20 cm( 8 pulgadas) o dos si el ancho es de 40 cm (16 pulg). Si el ancho es menor de 20 cm, los vibradores de rodillos R series
o los de turbina GT ofreceran buenos resultados.

Para obtener una superficie muy compacta y libre de burbujas, un vibrador GT debe trabajar por espacio de 10 segundos. Debido a su alta frecuencia, el compacta material de arena
con el material de grava cercano.

4.5. Moldes para fundicion de formas de hierro

Para determinar el vibrador correcto para separar la arena silica de los moldes, use la columna de SECO en la tabla. El uso de las turbinas GT es recomendado porque ellas pueden operar sin lubricacion y las balineras son selladas y asi el polvo de silice no puede danarlas. El vibrador siempre debe ser trabajado con cerca de 0. 5 bar en operacion de reposo para que asi la arena de silica no entre por el punto de desfogue durante la vaciada del molde. Una alta presion de aire es necesaria para arrancar el vibrador.
